Descripción del producto

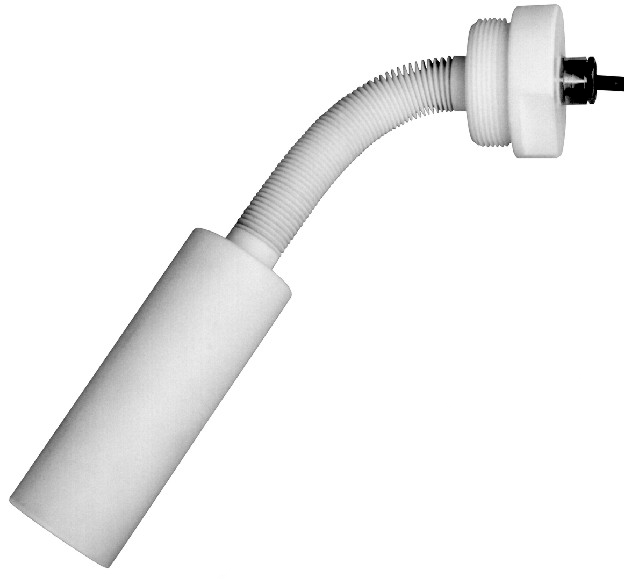

El cuerpo flotante de los interruptores de flotador QFS-50 y QFS-60 está fabricado en teflón. En el interior del flotador se encuentra uno o dos contactos Reed, accionados por un imán permanente montado sobre un eje móvil como elemento de conmutación.
Datos técnicos
Datos técnicos
- Material
- PTFE (Teflon)
- Cable de conexión
- Silikon, Teflon
- Temperatura de funcionamiento
- max. +150°C
- Presión de funcionamiento
- 1 bar
- Densidad del medio
- ρ ³ 0,75 g/cm³
- Sistema de conmutación
- Reed-Schalter
- Contacto
- Wechsler, NO, NC
- Cargas inductivas / capacitivas
- Unbedingt Kontaktschutz vorsehen
- Protección Ex opcional
- Elektrische Daten siehe EG-Prüfbescheinigung IBExU10ATEX 1089
Contacto de lengüeta
- Corriente de conmutación
- 1 mA ... 1 A
- Voltaje de conmutación
- 24 ... 250 V AC/DC
- Capacidad de conmutación
- Max. 1A, 60 VA / 60 W
- Histéresis de conmutación
- ca. 100 mm
- Ángulo de conmutación
- ca. +20°...–20°
Circuito Namur (1kΩ/12kQ)
- Corriente de conmutación / voltaje de conmutación
- nur zum Anschluss an KR-163... oder andere „Namur”-Relais
- Histéresis de conmutación
- ca. 100 mm
- Ángulo de conmutación
- ca. +20°...–20°
QFS-5x | QFS-6x Configurar
QFS - [ 1 ] - [ 2 ] - [ 3 ] - [ 4 ] - [ 5 ] - [ 6 ]
Más información del producto

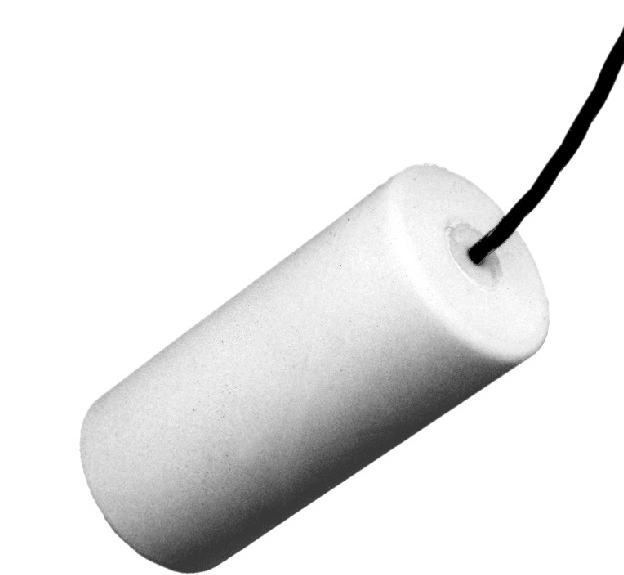

La estructura del elemento de conmutación está diseñada de tal forma que el proceso de conmutación se activa incluso con un ligero desplazamiento desde la posición horizontal. La conexión del elemento de conmutación se realiza mediante un cable flexible de tres hilos, que también cumple la función de fijación mecánica del QFS. Todo el sistema QFS está construido de forma que el cuerpo flotante está herméticamente sellado en el punto de entrada del cable. La versión tipo QFS-60 no lleva fuelle.
